產品說明：
熱風頭和貼裝頭一體化設計，步進電機驅動，具有自動焊接和自動拆焊功能；
上、下、底部三個溫區獨立加熱，加熱時間和溫度實時在觸摸屏上顯示；

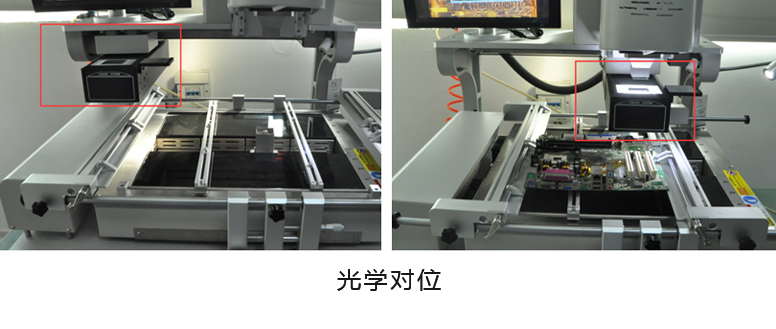

光學系統可X、Y向自動移動，方便貼裝操作
移動式底部溫區，PCB夾具可X、Y軸微調，最大板可達550x500mm；
強力橫流風扇制冷，降溫迅速可靠；

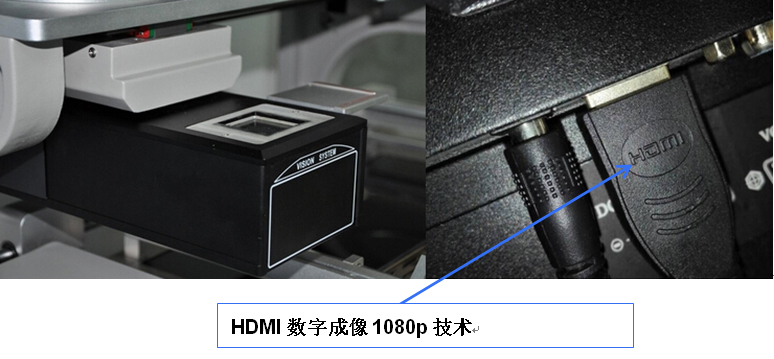

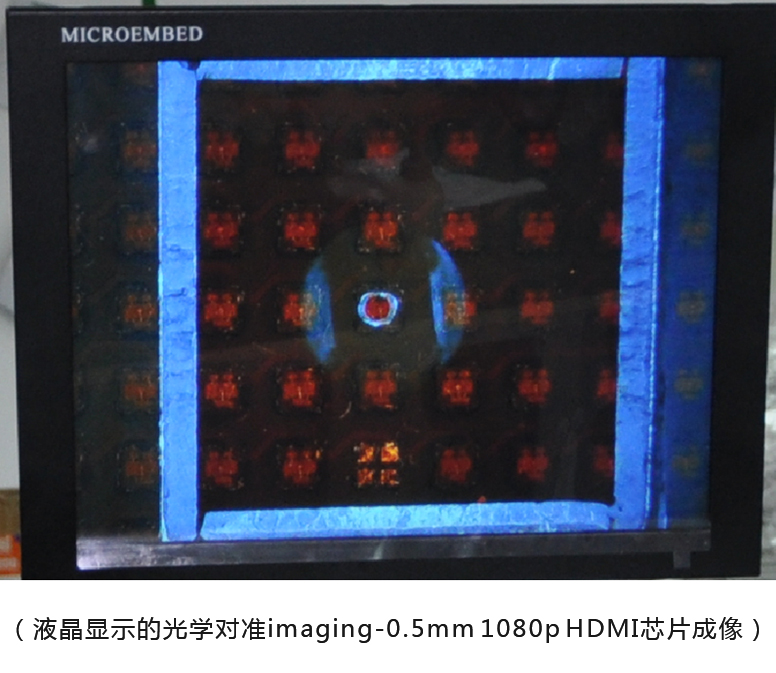

彩色光學對位系統，具分光、放大和微調功能，含色差分辯裝置，自動對焦，菜單操作功能；
嵌入式工控電腦，PLC控制，實時溫度曲線顯示，可對測溫曲線分析與歷史保存曲線加以對比；
彩色液晶監視器；
內置真空泵，最大真空吸力可達80G，精密微調吸嘴,可360°旋轉；
8段升（降）溫+8段恒溫控制，海量存儲溫度曲線，在觸摸屏上即可進行曲線分析；
吸嘴可自動識別貼裝高度，壓力可控制在微小范圍；

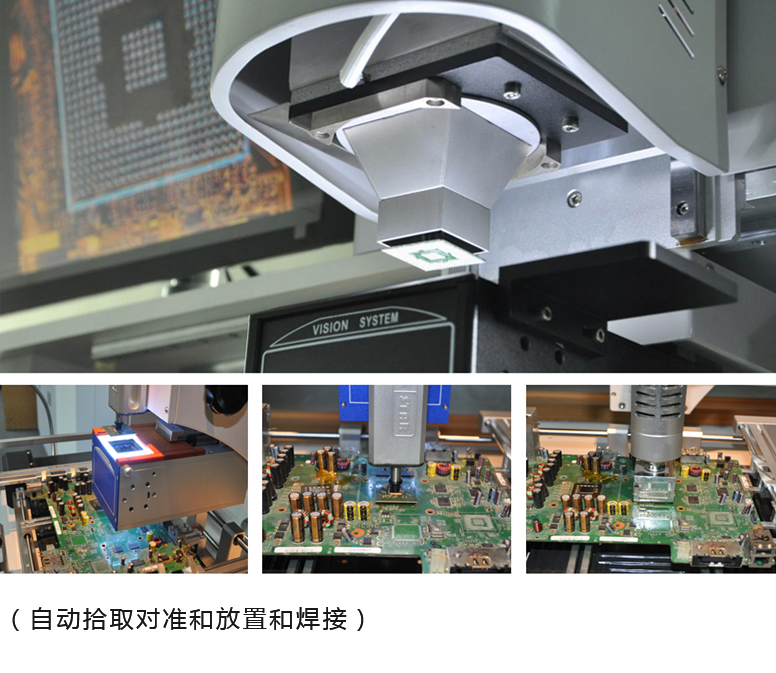

可自動吸料，自動焊接，自動拆焊，自動放料；
合金熱風噴嘴，保證耐用性、熱風回流穩定，可360度任意角度定位；
可視監控系統，實時顯示芯片錫球熔化過程（選配）。
技術指標
PCB尺寸:W20mm*D20mm ~ W550mm*D500mm
適用芯片: 1mmX1mm ~ 80mmX80mm
PCB 厚度:0.5~5mm
最重芯片:80g
下部風頭加熱:1000W
上部風頭加熱:1200W
底部預熱:3600W
PCB定位方式：夾具
貼裝精度:±0.05mm(可選配擴展至1微米）
最小間距:0.15mm
機器尺寸：L746mm*W800mm*H820mm
機器重量：80KG
使用電源： AC 220V 5.6KW

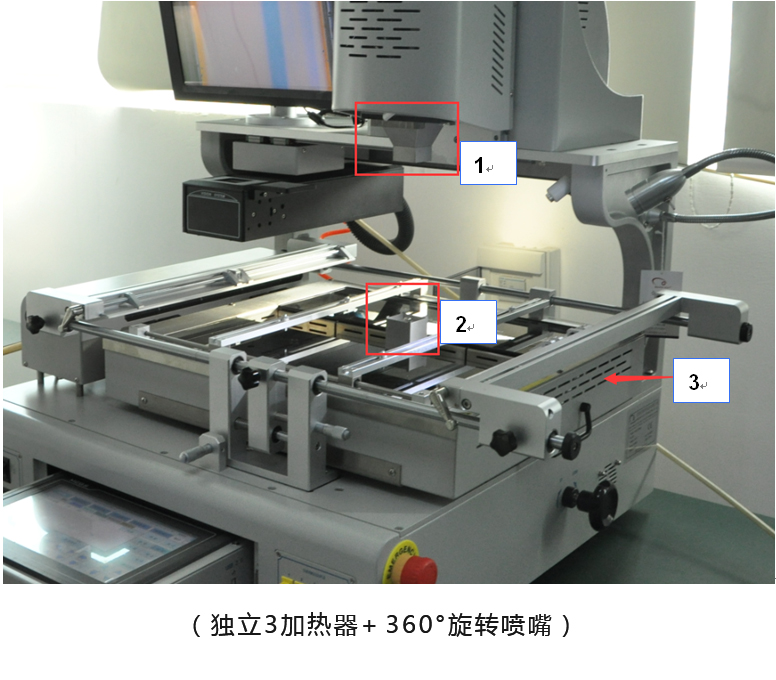

1、上熱風頭和2安裝頭
2、移動式底部紅外預熱板
3、吸嘴可自動識別物料及安裝高度，控制氣壓在小范圍內；
獨立3加熱器：上/下熱風加熱，底部紅外線預熱。
1.上下加熱器：BGA可同時上下加熱。溫度精度在2度以內，使BGA完全熔化；
2.紅外線預熱面積可根據需要調節，與PCB夾配合，使PCB受熱均勻，保護主板在加熱過程中不變形；

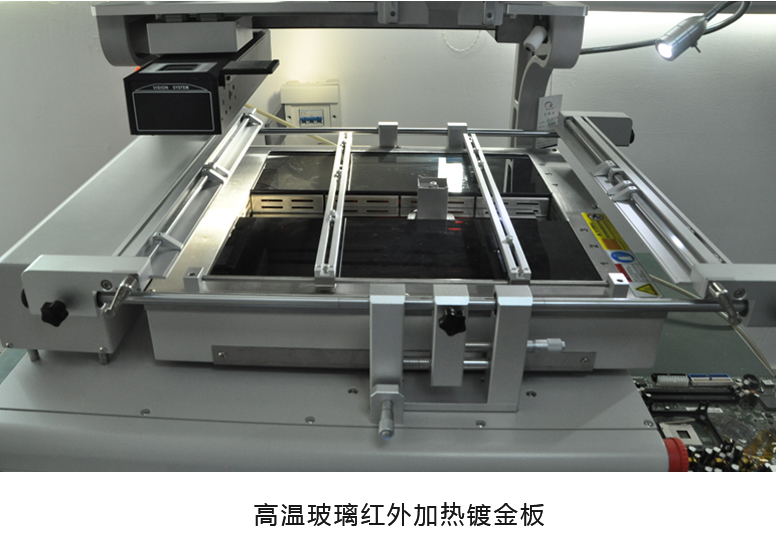

3.采用高溫玻璃紅外加熱鍍金板，使溫度快速上升和下降；
4.可移動的底部紅外線預熱加熱器，方便加熱主板上的頂部/邊緣BGA芯片；

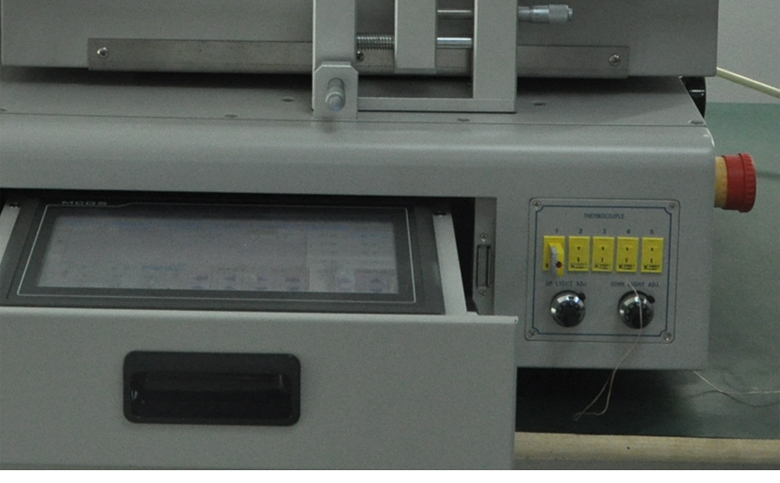

觸摸屏操作界面：
1、采用高清晰人機界面，操作方便；
2。8段溫度控制系統。設置加熱溫度曲線并進行分析；
3.real-time溫度曲線上可以顯示操作界面；
4.real-time監測鉛/無鉛錫球熔化溫度的變化，調整溫度曲線和溫度曲線無限保存供以后使用；
熱電偶-測量溫度
1、選用高精度K型閉環熱電偶，測量BGA芯片溫度，以便發現溫差較大時可調節溫度；
效時返修臺爐溫曲線檢測標準如下：
參數 | 推薦值 |
加熱溫升到217℃斜率： | 2°C/s |
從室溫到217°C時間： | 90~120s |
液態線（217°C）以上時間： | 45~90s |
230°C以上時間： | 20~30s |
峰值溫度： | 235~245°C |
冷卻階段的降溫斜率（T=217～120°C）： | -4°C/s |
峰值溫度： | ≤250℃ |
峰值溫度： | ≤210℃ |
最大溫度斜率的計算應該最少間隔10s，太短的時間間隔會得出錯誤、太大的斜率值，尤其是上表面器件和熱容量較小器件的測量位置。 | |
