一、應用范圍
適用于SMT行業所有需要貼標簽的線板，能大大提高SMT在線貼標產能。大幅減少操作人員貼標錯誤率，使SMT生產線更流暢、更有效率。

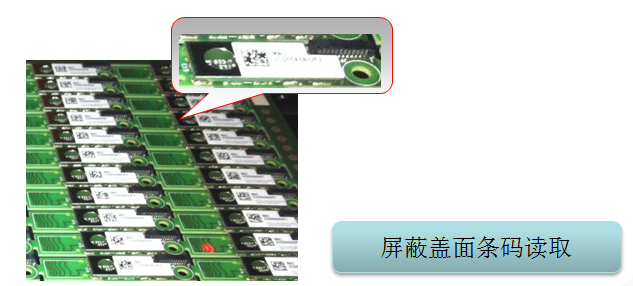

二、讀取條碼案例

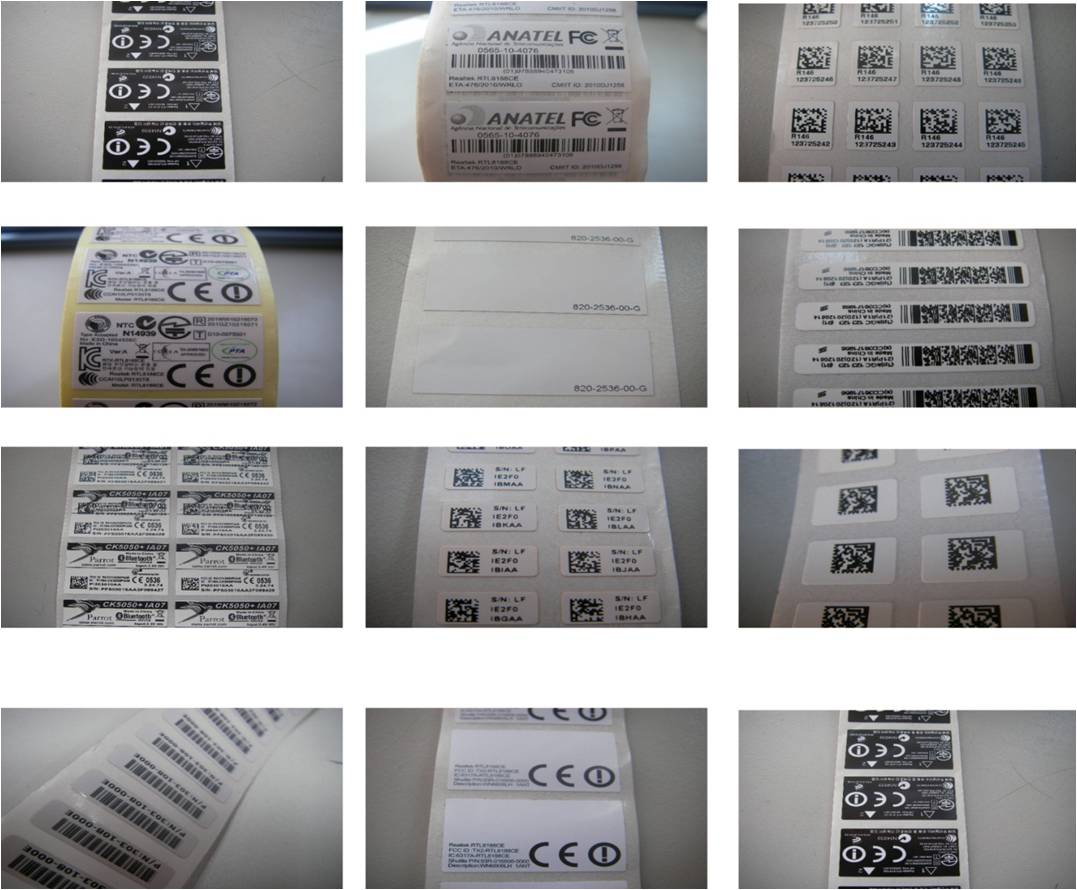

三、適用標簽種類

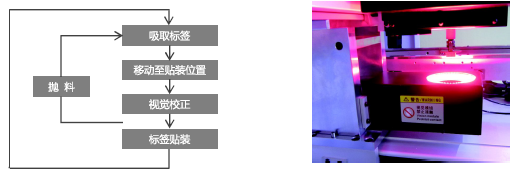

四、設備優勢特點-飛行視覺
采用移動跟隨相機和On The Fly圖像識別技術，在吸取標簽后的移動過程中進行標簽識別，通過最大限度的縮小從吸取到貼裝的移動距離，實現高速貼裝。

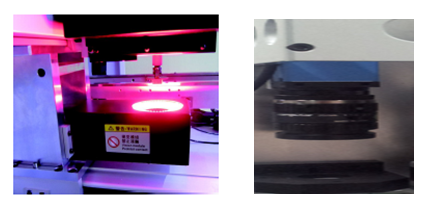

五、設備影像處理
名稱 | 貼標機 |
影像系統數量 | 2個（應用于貼標） |
光源系統模式 | 相機配置光源 |
自動識別“X”板 | 有，自動識別 |
MARK功能 | 有 |
六、設備基本條件
名稱 | 貼標機 | |
產能 | 2500 PCS/HR | |
換/復線速度 | 10分鐘/次 | 少量多樣化的PCBA |
更換PCBA機種的時間 | ||

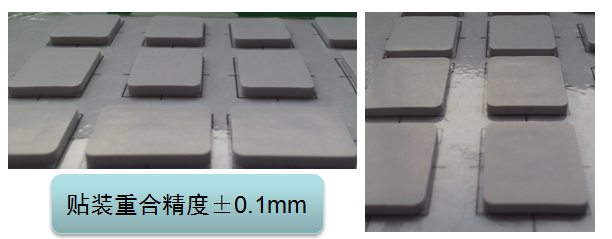

貼標機精度 | ±0.1mm | |
七、設備功能方面
名稱 | 貼標機 |

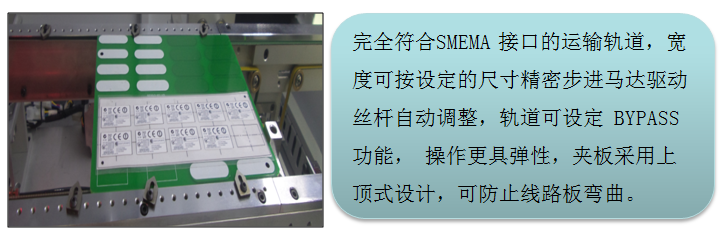

夾板系統型式 | 夾邊式固定基板 |
機器運行震動 | 平穩、無震動 |
標簽尺寸 | 3*3mm~24*32mm |
可貼標的PCB尺寸 | 50mm*50mm~250mm*330mm |
單片PCB板貼標數 | 貼標數無上限值 |

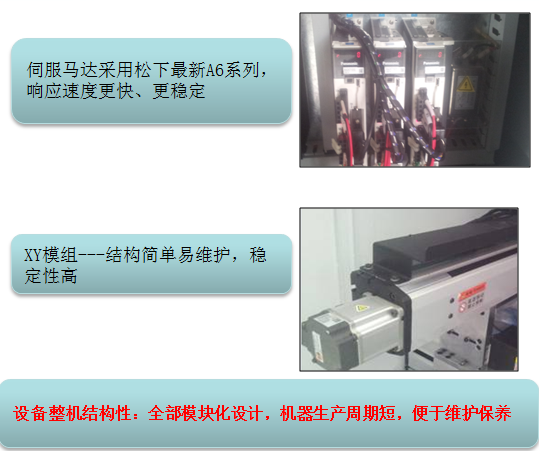

八、設備硬件配置
九、設備軟件制作
名稱 | 貼標機 |
程式構成 | Label庫程式（共用），飛達程式（共用），坐標程式 |
新程式制作 | 完成程式制作并生產-20分鐘 |

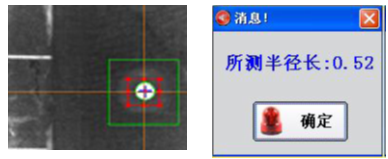

1.第一步：對位基板MARK 點坐標

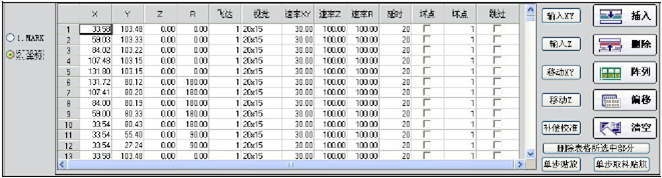

2.第二步：編輯貼裝（PCB）坐標

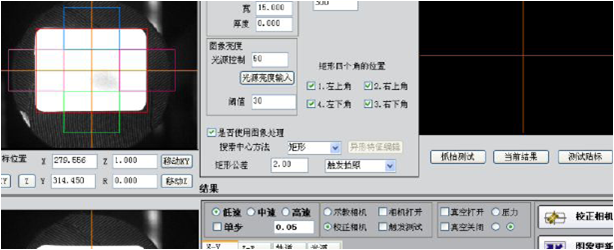

3.第三步：編輯標簽影像

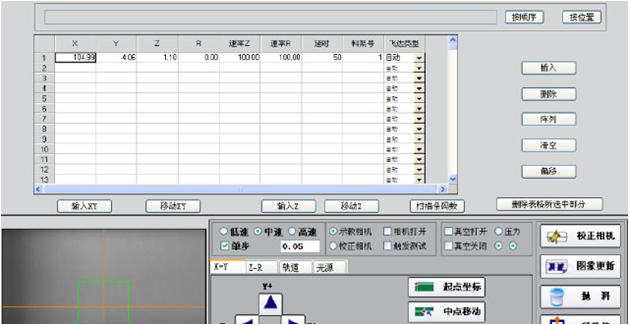

4.第四步：編輯選取標簽飛達坐標
5.END 程式構成保存；下次生產時，直接調用即可。

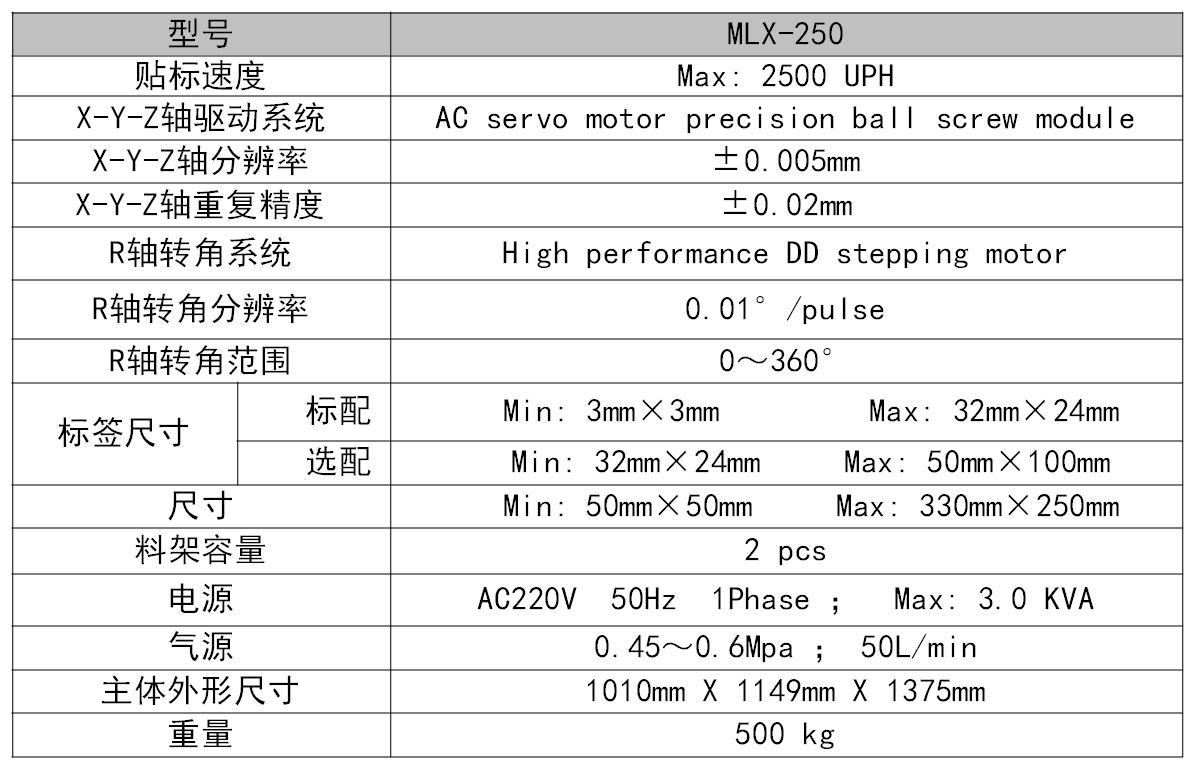

十、設備技術參數
