一、功能優點說明
1.人性化軟件界面，操作簡單，易學好用；
2.標配基準點補償功能，有效避免定位誤差；
3.軟件具備CCD導圖功能，可用DXF文件生成切割路徑(選配）；
4.新增更多切割模式，可進行各種不規則PCBA切割；
5.新增離線編程模式，可實現不占用機臺離線編寫切割路徑;
6.使用高品質數字相機，圖像處理更清晰穩定;
7.采用大功率集塵機，西門子電機，吸力更穩定、持久;
8.主要配件全部采用進口原件，精度更高，壽命持久;
9.德國進口高速主軸，最高轉速能達到60000轉。
| 技 術 規 格 | |
| 工作臺尺寸 | 500mm*400mm500mm*400mm |
| 加工平臺 | 雙工作臺 |
| PCB零件高度 | Top面25mm,Bottom面45mm |
| PCB厚度 | 0.5-3mm |
| 銑刀直徑 | 0.8-3mm |
| 切割精度 | ±0.1mm |
| 重復精度 | ±0.01mm |
| 定位精度 | ±0.01mm |

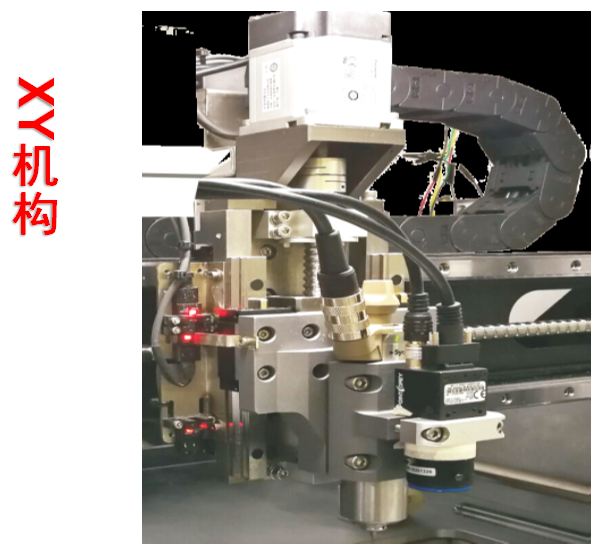

| 軸 數 | 4軸（X/YL/YR/Z) |
| 驅動速度 | XY 750mm/s,Z 500mm/s |
| 切割速度 | 0-100mm/s可調（根據實際情況設定） |
| 主 軸 | 德國高速電主軸，250W高速變頻馬達，Max 60000rpm |
| 切割模式 | 直線，L形線，U形線，圓弧，圓，五點線，六點線 |
| 編程模式 | CCD教導模式，CAD圖形導入模式 |
| 圖像處理 | 130萬像素加拿大相機 |
| 安全防護 | 標配開門暫停，急停等安全防護 |
| 操作系統 | Windows 7 |
| 電源標準 | 三相380v，15A |
| 氣壓標準 | 大于5KG 氣壓 |
| 集 塵 機 | 標配5HP集塵機 |
| 機器尺寸 | 1325*1700*1400mm1200*1300*1450mm |
| 機器重量 | 700KG680KG |
