一、設計理念
3D錫膏測厚儀---主要是針對錫膏印刷過程中,需要真實掌握錫膏印刷厚度的良率性,適用于0201芯片,CSP以及微小QFP封裝印刷過程和無鉛印刷過程,防止裝配故障,減少返工成本,以達到符合SMT制程標準厚度所衍生的設計理念產品,希望由此項產品的設計,來幫助使用者提升產品制程良率。
二、產品應用
- IC封裝、PCB變形測量 ;
- 鋼網的通孔尺寸和形狀測量 ;
- PCB焊盤、絲印圖案的厚度和形狀測量;
- 提供刮刀壓力預測功能、印刷制程優化功能;
- 芯片綁定、零件共平面度、BGA/CSP尺寸和形狀測量;
- 提供允許范圍內其他微小物品測厚、測長、量測檢查。
三、產品特色
- 400m*300mm大測量區,充分滿足基板要求;
- 快速,可視操作更簡便,真正可編程測試系統;
- 通過PCB MARK自動尋找檢查位置并矯正偏移;
- 一次按鍵,多目標測量;
- 自動補償修正基板翹曲變形,獲取準確錫膏高度;
- 強大SPC數據統計分析軟件;
- 可預警,可自動生成CP、CPK、X-BAR,R-CHART,SIGMA柱形圖、R&C&S&P分布圖、直方圖、趨勢圖、管制圖等;

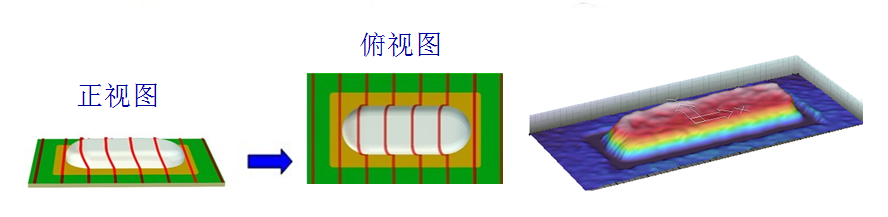

- 掃描影像可進行截面切片測量與分析,彩色影像同樣可用于2D;
- 精密可靠的硬件系統,提供可信測試精度與可靠使用壽命;
- 超越錫膏厚度測試的多功能測試;
- 測量結果數據列表自動保存,生成SPC報表方便查看。

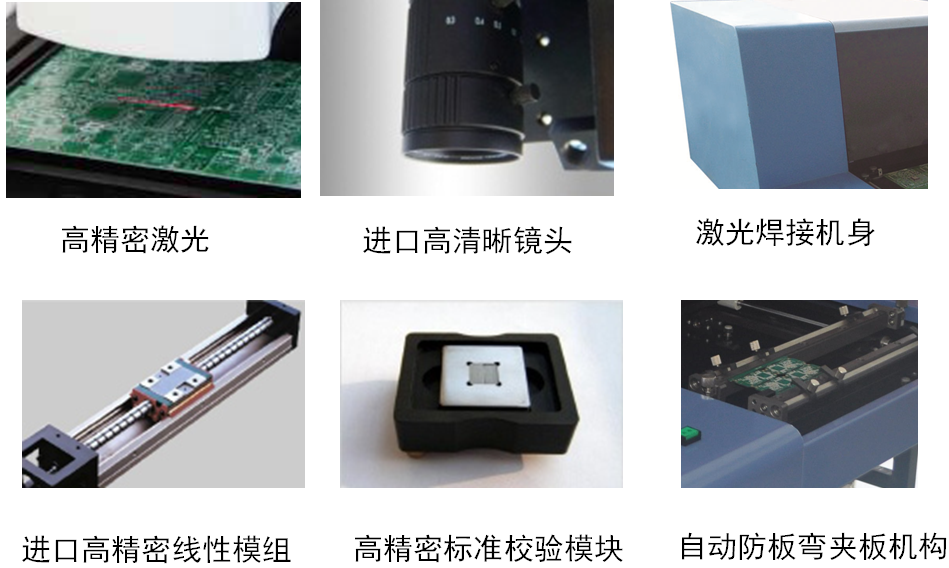

四、精密組件
五、測厚原理

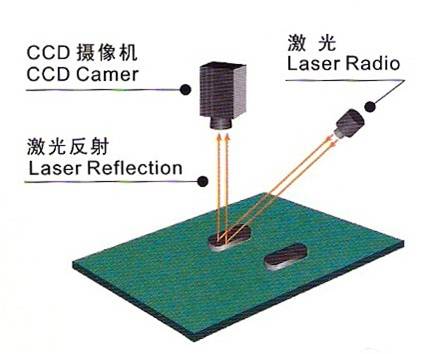

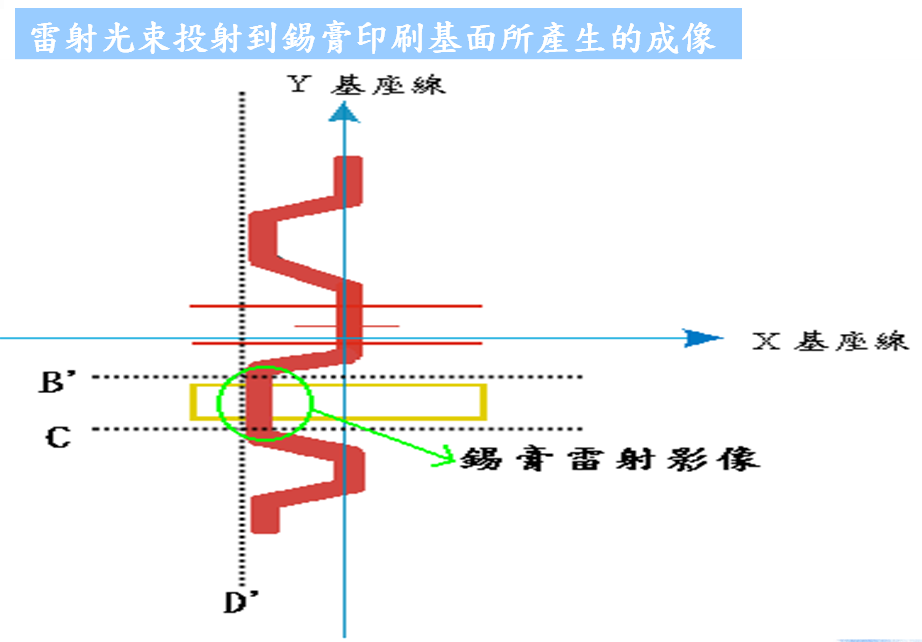

使用雷射光束,以45度由側面投射,較高之物件(錫膏)首先被雷射投影到,其次再投影到較低之基板平面,如此即形成兩條垂直光線,根據三角函數關系可以通過該落差間距計算出待測目標截面與周圍基板的高度差,從而實現非接觸式的快速測量。
六、規格說明
最高測量精度 | F1300 F350 0.1um 0.5um |
重復精度 | ±1um ±3um |
放大倍率 | 60X 30X |
光學檢測系統 | 彩色130萬像素CCD 彩色30萬像素CCD |
激光發生系統 | 紅光激光模組 |
自動平臺系統 | 手動+ X、Y、Z全自動 |
測量原理 | 非接觸式激光束 |
X/Y可移動掃描范圍 | 400mm(X)*350mm(Y) 300mm(X)*250mm(Y) |
最大可測量高度 | 50mm 30mm |
測量速度 | 60 Field/Sec 30 Field/Sec |
SPC軟件 | Cp、Cpk、Sigma、Histogram Chat、Xbar R&S、Trend\Scatte、Pdata report to Execl &Text |
計算機系統 | Lenovo PC,19” TFT LCD,Windows 7 |
軟件語言版本 | 簡體中文、繁體中文 |
電源 | 單相AC220V,60/50Hz |
重量 | 75kg 55kg |
設備外型尺寸 | 800(W)*650(D)*460(H)mm 460(W)*500(D)*350(H)mm |
